“隔行如隔山”？

传统意义上，机器视觉、人工智能与自动化专业似乎有点“隔行如隔山”的感觉。即使今天机器视觉的应用快速的增长，但对于大部分自动化、电气工程、机电一体化专业出身的工程师而言，机器视觉，尤其是AI功能的机器视觉仍然有一种“不明觉厉”。

但对贝加莱而言，在其机器视觉产品设计的时候，就要打破这一隔阂。首先，其“集成机器视觉”这一理念就将原有的相机、镜头、光源分离的状态给“集于一体”-降低了在硬件意义的难度。其次，在软件的意义，即，工程（Engineering）开发的绝度，也通过“配置”而非“编程”的思想来设计开发过程，以降低工程师的应用复杂性。

AI相机产品

在贝加莱最新的AI相机中，采用了26TOPS的算力。它使得深度学习（Deep Learning）的应用可以被快速的应用于项目中。

图1-AI相机

继承“集成机器视觉”理念，光源、相机、AI图像处理、实时通信集于一体。

设计理念

让普通工程师能用好深度学习相机

深度学习（Deep Learning）是一个在复杂环境中关于图像处理和分析的高级应用方案。机器视觉的复杂性在于被测物体本身的光学特性、光源、频闪等的变化，以及在处理信号中选择合适的训练方法，以及为这些模型训练进行的参数调校。这两个方向都与传统自动化专业的人知识体系相去甚远。

但是，现场的自动化工程师可能在图像和AI方面欠缺训练，但对于整个机器的控制、被测对象的物理特征、以及处理这些缺陷的其它机电动作（如逻辑、伺服系统、机器人等的配合）的整个逻辑是比较了解的。

因此，自动化工程师如果有一个能够比较易用的，仅通过配置即可实现的工具的话，对于整个工程项目的开发，就能“事半功倍”。

而贝加莱就是这样设计系统的—正所谓“工欲善其事，必先利其器”，工具就是效率。

案例

利用AI相机实现缺陷分析的几个步骤

我们以机器视觉中较为复杂的“缺陷检测”为例—如图2，对整个AI相机的应用进行介绍。大的步骤主要是四个步骤，其中第一个步骤分为四个小的细节过程。

图2-整个机器视觉的应用流程

第一步：样本采集与训练

第一步主要是进行系统配置和图像采集与训练。

1、配置参数：在mappVISION中对关键的拍照相关参数进行配置，如视距（FOV）、频闪、关注区域的配置；

2、拍照：配置参数将通过PLC/PC下载到相机中，进行拍照；

3、构建样本库：采集足够多所需的良品/不良品照片；

4、模型训练与优化：基于样本特征调整优化算法模型，提升检测准确性。

这个深度训练的过程，可以通过MVTec DLT插件进行，通过对图像的标注、训练、评估。

在这个过程中，工程师针对视觉的各个配置都是可选的，特征、训练、评估，以“指南”性质逐步完成，无需深入的视觉或深度学习知识，即可实现对图像的处理与训练。

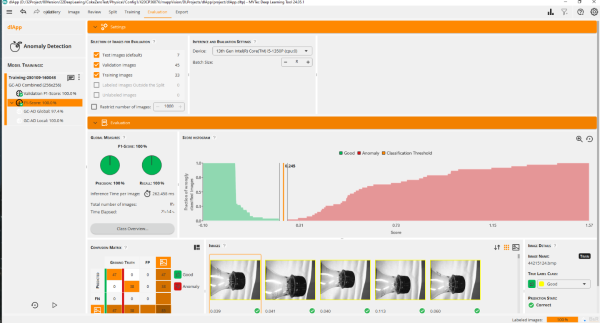

图3-MVTec DLT深度学习图片训练

MVTec DLT是一个用户友好的工具，它使得工程师通过预设参数，快速正确使用深度学习模型。而经过训练好的模型，则可以通过导出，直接到Automation Studio中。

第二步：模型部署

5、经过深度学习训练的模型，可被导入至Automation Studio中，并被下载至AI相机中。该AI相机内部由HALO的AI加速器，它能26TOPS的算力支持高速的本地快速推理。

第三步：实时在线检测

6、在相机的本地，可以直接检测到图片后，依据其学习到的能力，即可直接对产品进行缺陷智能识别，并无需PLC额外处理，并将结果输出给PLC进行处理。

第四步：系统联动控制

贝加莱的机器视觉可以被理解为PLC/PC的一个“传感器”，它也同样通过POWERlink实时网络，可通过交叉通信的方式实现协作。

7、外部协作：它即可以与I/O逻辑配合，也可以与机器人、柔性输送轨道联动控制，例如实现剔除、检出，或通过柔性输送系统送至“NG区”等动作。同时，它可以作为缺陷数据被记录，作为后续根源分析的数字依据。

机器视觉本质就是个传感器—你就把它当个传感器来用而已。

AI相机的应用场景

a 机器视觉的缺陷分析

b 识别与分类应用

c 捡取导引应用

d 表面缺陷

e 视觉图像定位与套色应用
