一. 制造现场的四大典型痛点

在离散制造和内部物流场景中，管理者和一线人员长期面临以下困扰：

01 半成品和周转箱难找

半成品、周转箱、工装在不同工位和暂存区之间频繁流转，需要时往往要人工逐区域寻找，耗费大量时间。紧急订单时找不到物料甚至会导致停机等待。

02 在制品 (WIP) 状态不透明

产线上有多少半成品在加工？各工位堆积了多少待处理件？传统模式依赖人工巡检或纸质报表，数据更新滞后，管理者无法实时掌握WIP的真实分布。

03 瓶颈靠经验判断

哪个工位是瓶颈、停留时间是否超标，传统方式只能依赖老员工经验和现场观察，缺乏客观数据。产线布局调整或产品切换后，原有经验往往失效。

04 人工记录易出错

手动扫描、填写工单、记录过站时间，不仅消耗人力，而且极易漏记、错记，影响后续追溯分析和ERP过账的数据质量。

二. moneo Track & Trace 的解决方式

#ifm moneo Track & Trace（简称TT）是moneo工业物联网平台中专用于#追踪追溯 的功能模块，提供以下核心能力：

● 实时定位对象：通过RFID或条码自动识别，实时记录每个产品、周转箱、工装的当前位置，管理者可在软件界面直接查询

● 自动工序追溯：每个对象经过各工位时自动记录进出时间和工序路径，无需人工干预

● 客观瓶颈分析：自动采集各工位停留时间和吞吐量，通过可视化面板识别效率瓶颈

● 无人工记录：RFID设备替代人工扫描和手写记录，消除人为错误

● 无代码编程配置：可视化拖拽式界面完成全部配置，无需改写PLC或定制开发

三. 系统整体架构详解

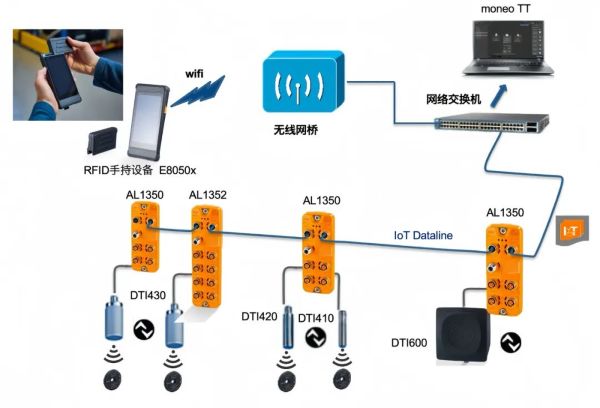

3.1 产线现场层（硬件）

产品及载具携带RFID标签或条码，在工位由读码器自动识别。识别设备通过IO-Link协议接入IO-Link主站，实现与上层软件通信。

ifm提供完整的现场层硬件组合，覆盖不同安装距离和场景需求。

3.2 moneo平台层（软件）

moneo IIoT Core 负责IO-Link设备接入和数据采集，作为边缘网关统一汇集现场数据。

moneo Track & Trace 在此基础上实现产品/载具实时位置显示、工序路径自动记录、WIP/节拍/停留时间计算以及瓶颈与异常识别。所有配置通过可视化界面完成。

3.3 IT / 业务系统层

通过API和OPC UA接口，TT追踪结果可与MES、ERP、WMS集成，实现自动过账、状态同步和库存透明化，让产线实时数据直接驱动业务决策。

四. TT核心工作原理

4.1 "虚拟站点 + 对象驱动"建模

moneo TT将真实产线抽象为由虚拟站点组成的流程模型。系统不关注I/O信号，而是关注对象在站点间的事件——每次识别自动生成进入、离开或停留记录，并据此计算时间指标和KPI。

4.2 不依赖PLC独立运行

追踪功能完全独立于现有PLC系统：不需修改PLC程序、不占用I/O点位、不编写额外采集逻辑。识别设备通过IO-Link主站直接将数据传给moneo软件，企业可以在不停产、不改动控制系统的前提下快速叠加追踪能力。

4.3 典型使用场景

● 快速定位半成品或周转箱位置

● 分析产线瓶颈与工位停留时间

● 监控在制品（WIP）数量

● 工序追溯与防漏工序控制

● 为ERP/MES提供实时产线数据

五. 软件功能详解与操作流程

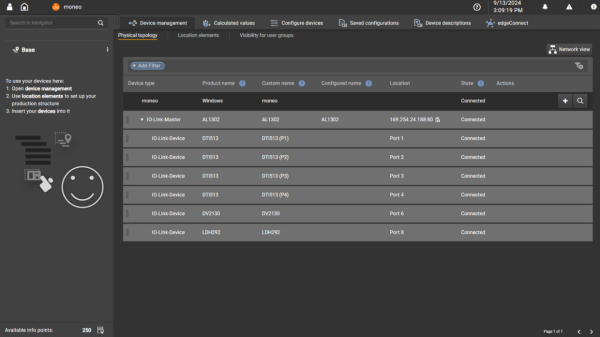

数据源接入：识别设备通过IO-Link主站载入moneo软件，系统自动发现并注册数据源。

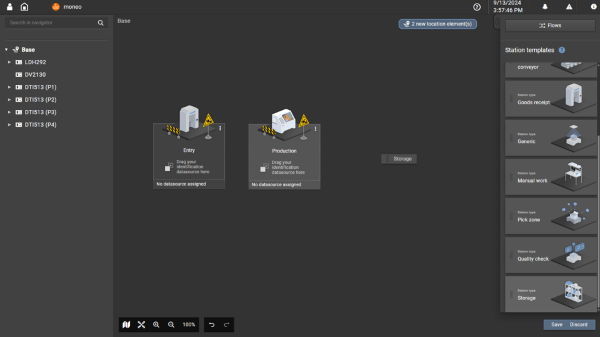

创建追踪布局：用户通过拖拽方式创建虚拟站点，按实际工序顺序排列，形成产线的虚拟映射。

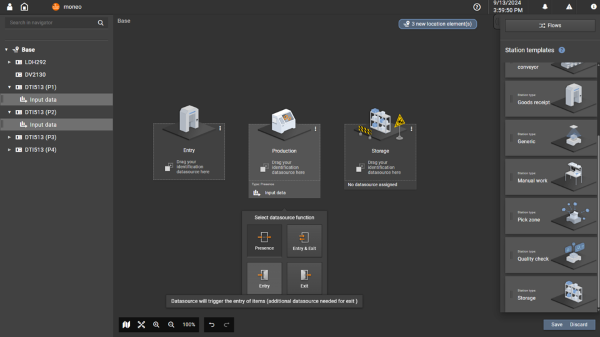

数据源分配：将识别设备分配给对应工作站，读写器识别到对象即表示对象进入该站点。

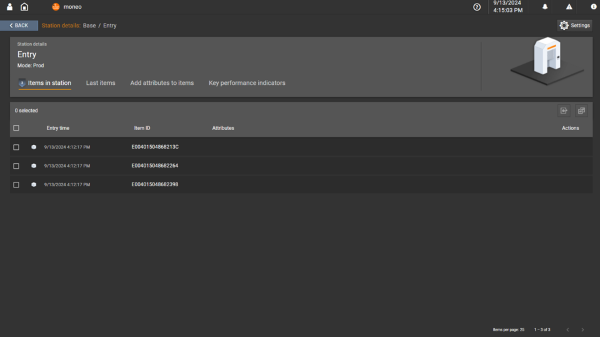

实时追踪：查看任意站点内的对象列表、进入时间、停留时长和实时吞吐量。

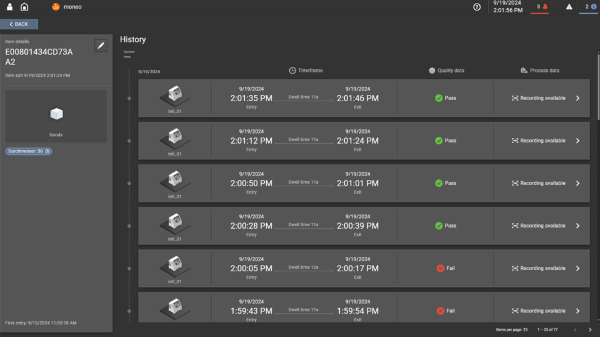

流程步骤追溯： 以时间线形式展示对象经过的每个工位及对应时间。

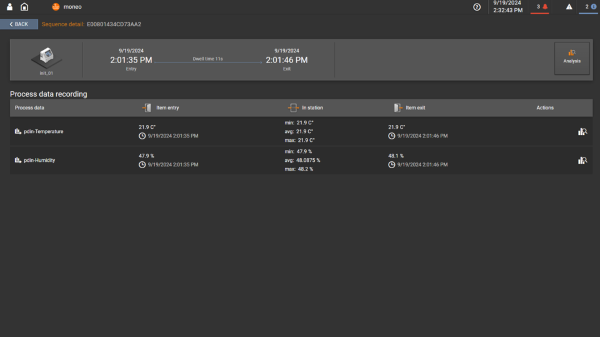

过程数据记录：支持关联各工位的过程和质量数据，可跳转到分析模块查看详细参数。

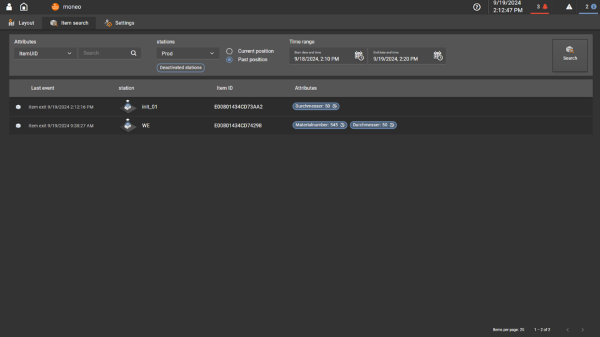

搜索与召回：按对象ID、批次号、时间范围检索，快速定位问题范围。

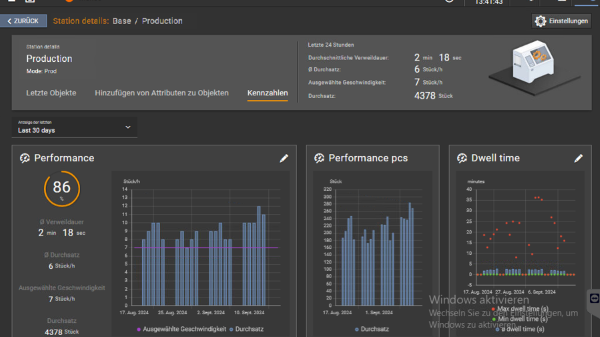

KPI性能监控：以可视化面板展示平均停留时间、吞吐量（件/小时）和选定速度等指标。

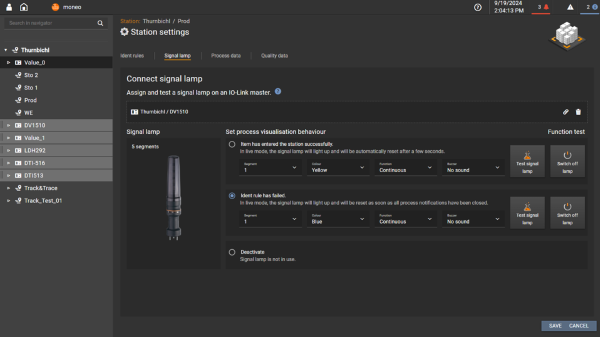

通知与信号灯报警：基于识别事件设定规则，当停留超时、漏工序或WIP超限时，通过DV信号灯现场报警或发送通知。

六. 客户收益与投资回报

基于试点项目经验，部署moneo TT后的典型收益：

● 找料时间减少20%–40%：通过系统实时查询定位，数秒内确认目标位置

● WIP降低10%–25%：产线透明化后及时发现堆积问题，优化排产调度

● 产线节拍提升5%–15%：针对性优化瓶颈工位，均衡产线负载

● 人工记录工作量大幅减少：操作人员从数据录入中解放，数据准确性得到保障

● 3–6个月内可看到清晰回报：部署周期短、投入可控

低风险启动策略：无需改PLC，可从1条产线、2–3个工位开始试点，验证效果后再逐步扩展。企业无需承担大规模投资压力，即可体验追踪追溯带来的管理改善。

moneo Track & Trace将"人工找物、人工记录"转变为"系统自动识别与自动分析"，在不改变既有PLC控制逻辑的前提下，为离散制造和内部物流场景提供从数据采集、实时追踪、智能分析到系统集成的端到端解决方案，帮助企业实现生产管理从经验驱动向数据驱动的转型。
